SH/T0811 是我國石油化工行業針對絕緣油氧化安定性的專用檢測標準，歷經 2010 版與 2023 版更新，現行最新版本為NB/SH/T 0811-2023《絕緣油氧化安定性測定法》，其核心規范圍繞試驗原理、條件與評估體系展開，具體如下：
該標準采用加速氧化試驗法，核心原理是在銅催化劑作用下，通過恒速通入空氣加速絕緣油氧化，模擬油品在設備運行中的老化過程，最終通過檢測氧化產物評價安定性。試驗條件的嚴格規定是標準的核心，具體參數如下表所示：
試驗參數 | 2023 版標準要求 | 關鍵意義 |
試驗溫度 | 120.0℃±0.5℃ | 模擬絕緣油在變壓器等設備中的實際工作溫度區間 |
試驗樣品量 | 25g±0.1g | 確保氧化反應程度的可重復性 |
氧化氣體 | 經干燥凈化的空氣 | 區別于 GB/T 12580 的氧氣介質，更貼近實際運行環境 |
氣體流速 | 0.15L/h±0.015L/h | 保證氧氣供給穩定，控制氧化反應速率 |
催化劑 | 表面積 28.6cm2±0.3cm2 的銅線圈 | 銅材質模擬設備金屬部件對氧化的催化作用，不可重復使用 |
常規試驗時間 | 164h（含抑制劑油品可延長至 500h） | 平衡檢測效率與結果準確性，抑制劑會延緩氧化進程 |
標準通過三項關鍵指標量化氧化安定性，具體檢測方法均有明確規范：
1.揮發性酸值：采用含酚酞的水溶液吸收氧化產生的揮發性酸，通過氫氧化鉀乙醇溶液滴定計算，單位為 mgKOH/g；
2.油溶性酸值：直接滴定氧化后油樣中的酸性物質，反映油品本身的酸化程度；
3.沉淀物含量：通過石油醚稀釋油樣后過濾、干燥稱重，評估氧化生成的不溶性雜質含量，這些雜質會影響設備絕緣性能。
若需測定油品誘導期（氧化反應劇烈發生的起始時間），則需持續試驗至揮發性酸值明顯超過 0.1mgKOH/g。

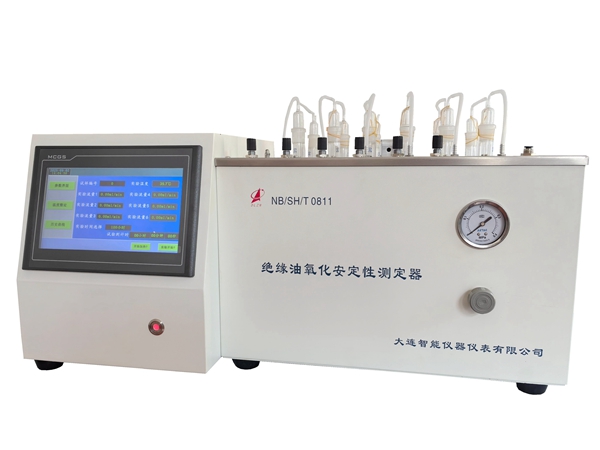

適配 SH/T0811 標準的絕緣油氧化安定性測定儀（常稱為變壓器油氧化安定性測定儀），其結構設計與技術參數完全依據標準要求定制，確保試驗條件的精準可控。
儀器主要由加熱控溫系統、氣體供給與調節系統、反應與檢測輔助系統三部分構成，各部件與標準要求高度匹配：
1.加熱控溫系統：采用自動控溫的鋁合金加熱器或油浴加熱器，搭配 GB/T 514 標準要求的溫度計，通過 PID 控溫技術實現 120℃±0.5℃的精準溫控，避免溫度波動影響氧化速率。部分高端儀器溫度范圍可擴展至 25℃~150℃，適配多標準檢測需求。
2.氣體處理系統：集成空氣壓縮機、濃硫酸干燥瓶、堿石灰凈化塔及精密流量計，先去除空氣中的水分和雜質，再通過皂泡流量計校準流速至 0.15L/h±0.015L/h，完全符合標準對氣體純度與流速的要求。
3.反應與檢測組件：配備硼硅酸鹽玻璃氧化管（帶 φ24/29 磨口接頭）、吸收管及過濾裝置。氧化管可容納 25g 油樣與銅線圈，吸收管用于收集揮發性酸，過濾裝置則用于沉淀物的分離與稱重。
適配標準的測定儀需滿足以下核心技術參數，同時具備智能化功能提升實用性：
技術參數 | 達標要求 | 儀器性能亮點 |
溫控精度 | ±0.5℃ | 采用鉑電阻傳感器實時監測，PID 自動調節加熱功率 |
流量控制精度 | ±0.015L/h | 配備精密針形閥與數字流量計，支持實時監控 |
樣品位數量 | 通常為 4~8 位 | 可同時進行多組試驗，提高檢測效率 |
數據處理功能 | 自動存儲溫度、流量數據 | 部分儀器支持上千組數據存儲，大屏實時顯示參數 |
安全保護裝置 | 過溫報警、過壓泄壓 | 溫度超設定值 10℃自動斷電，保障試驗安全 |
性能特點：
●本儀器由PLC與10寸觸摸屏組合控制，良好的人機對話，自動化程度高。
●儀器自動控制試驗油樣溫度，采用精密電子流量傳感器，流量控制精準穩定，觸摸屏實時顯示試驗參數和工作狀態。
●儀器可設定總實驗時間，計時結束，試驗自動停止。
●金屬浴加熱，環保節能，帶溫度過熱保護裝置。
技術參數：
●電源：AC220V±10％ 50Hz
●整機功率：2.2KW
●溫度控制：120±0.5℃
●試驗孔數：6孔
●流量控制：0.150L/h±0.015L/h
●試驗時間：0-2000h
●環境溫度：23℃±3℃
●環境濕度：< 85%
●外形尺寸：820*500*400mm（長*寬*高）
測定儀的操作流程嚴格遵循 SH/T0811 標準的試驗步驟，核心環節如下：
1. 前期準備：將氧化管、吸收管在 105℃烘箱中干燥 3h 以上，銅線圈用碳化硅砂布打磨后經正庚烷清洗，確保無雜質污染；
2. 樣品裝填：稱量 25g±0.1g 過濾后的油樣裝入氧化管，放入銅線圈，連接磨口通氣管與吸收管（內裝 25mL 含酚酞的蒸餾水）；
3. 設備調試：開啟加熱至 120℃并穩定 30min，調節空氣流量至 0.15L/h，檢查氣密性（避免漏氣影響流量穩定）；
4. 氧化過程：維持設定條件持續試驗，每日檢查溫度與流量，如需測誘導期則定期滴定揮發性酸；
5. 結果檢測：試驗結束后，分別測定揮發性酸值、油溶性酸值及沉淀物含量，按標準公式計算結果。
1.電力公司：用于新購變壓器油的入場檢驗及庫存油品的質量抽檢，確保設備投用前油品合格；
2.石油化工企業：在絕緣油生產過程中進行質量控制，尤其是含抑制劑油品的配方優化（需通過延長試驗時間驗證效果）；
3.檢測機構：作為絕緣油性能評價的核心設備，承接第三方檢測業務，覆蓋礦物油與非礦物油檢測需求。
1.催化劑制備：銅線圈表面積必須精準控制，打磨后需立即使用，避免暴露空氣中氧化影響催化效果；
2.氣體凈化：空氣需經濃硫酸干燥和堿石灰凈化，否則水分與二氧化碳會干擾酸值測定結果；
3.沉淀物清洗：過濾沉淀物時需用石油醚反復沖洗，直至濾液無油跡，確保稱重準確性；
4.儀器校準：每季度需用標準流量計校準氣體流速，每年校準溫控系統，確保符合 ±0.5℃精度要求。
